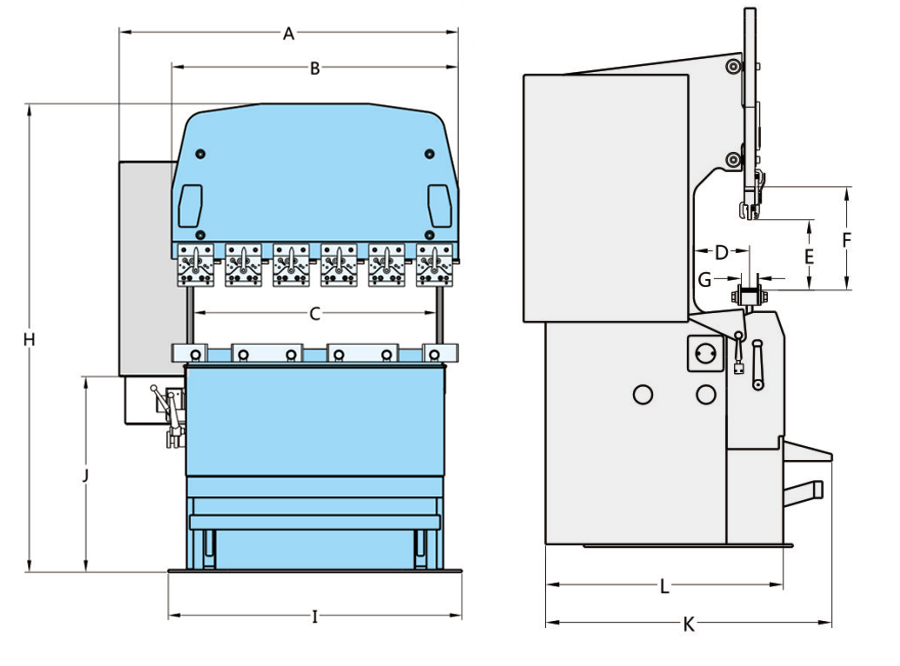

下動式折彎機
型號
A
B
C
D
E
F
G
H
I
J
K
L
WX3512
1355
1200
1020
200
250
370
60
1960
1130
935
1025
905
WX1032
3055
3000
2550
400
250
370
90
2300
2800
1030
1555
1385
下動式折彎機主要技術參數：
|
參數名稱 |
單位 |
型號 |
|
|
WX3512 |
WX3512 |
||
|
彎曲力 |
Kn |
350 |
1000 |
|
工作臺長度 |
mm |
1200 |
3200 |
|
行程長度 |
mm |
100 |
100 |
|
油缸數 |
pcs |
1 |
3 |
|
上升速度 |
mm/s |
38-45 |
38-50 |
|
工進速度 |
mm/s |
7.7-8.5 |
7.7-8.5 |
|
下降速度 |
mm/s |
60-80 |
100-120 |
|
電機功率 |
Kw |
2.2 |
7.5 |
|
油箱容量 |
L |
26 |
65 |
|
機器重量 |
Kg |
1600 |
6400 |

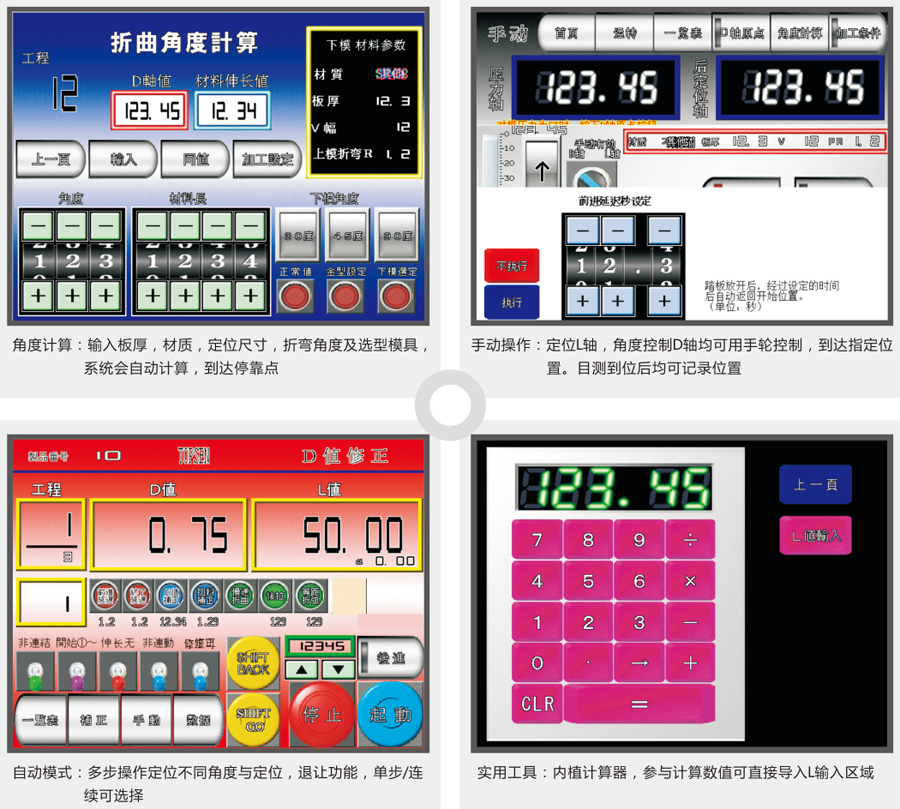

下動式數控折彎機系統操作
本機為下傳動控制的板料折彎機，機床的主要特點是電氣和液壓部分獨立運行，下動作臺在液壓元件配合下傳動下工作臺上行，以達到折彎的目的。下工作臺上行的變速點及開口行程均為機械部件控制。機床的電氣部分主要控制后擋位的定位系統與折制不同角度時的深度控制。
本機下工作臺可達到很高的定位精度和重復定位精度，制件精度高。
定 位 精 度： ±0.02mm
重復定位精度： ±0.02mm
